礦用配水閘閥產品概述
礦用配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。PZ1型配水閘閥是在PZ型的基礎上進行的改進設計，該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。
礦用配水閘閥型號說明
礦用配水閘閥采用說明
水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)
|
H |
5000 |
4500 |
4000 |
3500 |
|
h |
PZI |
400 |
3765 |
3265 |
2765 |
2265 |
|
500 |
|
PZI |
600 |
3497 |
2997 |
2497 |
1997 |
|
800 |
|
PZI |
1000 |
3100 |
2600 |
2100 |
1600 |
|
PZ1 |
1200 |
3040 |
2540 |
2040 |
1540 |
各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接。本配水閘閥所帶的法蘭短管，如使用單位不需要，訂貨適應說明。

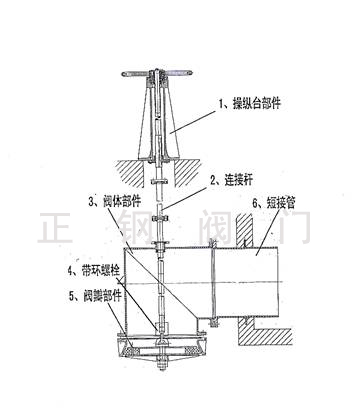

礦用配水閘閥產品結構圖
礦用配水閘閥安裝尺寸
|
|
Dg |
D |
D1 |
D2 |
D3 |
D4 |
d |
φ |
H1 |
H2 |
h1 |
h2 |
h3 |
h4 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d |
2×
d1 |
n×
d2 |
n×
d3 |
|
PZI-400 |
400 |
540 |
495 |
535 |
85 |
120 |
35 |
500 |
750 |
988 |
250 |
462 |
723 |
1250 |
300 |
300 |
400 |
400 |
410 |
190 |
70 |
4×Ø19 |
2×Ø15 |
4×Ø17 |
16×Ø23 |
|
PZI-500 |
500 |
640 |
600 |
640 |
85 |
120 |
35 |
600 |
750 |
988 |
300 |
512 |
673 |
1250 |
300 |
300 |
400 |
400 |
470 |
230 |
70 |
4×Ø19 |
2×Ø15 |
4×Ø17 |
16×Ø23 |
|
PZI-600 |
600 |
760 |
705 |
755 |
100 |
136 |
42 |
600 |
750 |
1065 |
350 |
602 |
968 |
1250 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
4×Ø19 |
2×Ø15 |
6×Ø17 |
20×Ø25 |
|
PZI-800 |
800 |
960 |
920 |
975 |
100 |
135 |
42 |
600 |
750 |
1065 |
450 |
702 |
868 |
1250 |
300 |
300 |
400 |
400 |
625 |
360 |
80 |
4×Ø19 |
2×Ø15 |
6×Ø17 |
24×Ø30 |
|
PZI-1000 |
1000 |
1160 |
1120 |
1175 |
115 |
160 |
50 |
700 |
900 |
1265 |
550 |
842 |
1119 |
1500 |
400 |
400 |
500 |
500 |
720 |
450 |
100 |
4×Ø19 |
2×Ø15 |
6×Ø17 |
28×Ø30 |
|
型號 |
操縱臺 |
閘閥 |
短管 |
操作
行程 |
質量(Kg) |
|
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
B2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L1 |
帶短管 |
無短管 |
|
PZ2-1200 |
500 |
400 |
250 |
22 |
700 |
900 |
1296 |
780 |
652 |
40 |
120 |
23 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1446 |
1221 |
礦用配水閘閥技術參數
|
型 號 |
PZI-400 |
PZI-500 |
PZI-600 |
PZI-800 |
PZI-1000 |
|
公稱直徑（毫米） |
400 |
500 |
600 |
800 |
1000 |
|
介 質 |
水 |
|
介質溫度 |
常 溫 |
|
操作行程（毫米） |
216 |
216 |
290 |
290 |
314 |
|
壓力（公斤力/厘米2） |
工作壓力 |
1 |
|
試驗壓力 |
2.5 |
|
操縱方式 |
手 動 操 作 |
|
制造工藝 |
鑄造/焊接 |
|
重量（公斤） |
帶法蘭短管 |
370 |
450 |
637 |
851 |
1431 |
|
不帶法蘭短管 |
289 |
345 |
494 |
656 |
1122 |
|
備注 |
PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 |
